Jak podłączyć piec elektryczny w saunie?

Podłączenie pieca saunowego to zadanie dla elektryka z uprawnieniami SEP. Wysoka temperatura, zmienna wilgotność i duży pobór prądu sprawiają, że instalacja musi być wykonana precyzyjnie i zgodnie z zasadami obowiązującymi w pomieszczeniach o podwyższonym ryzyku. Poprawnie przygotowany obwód i właściwy dobór przewodów decydują o bezpieczeństwie użytkowników i żywotności całej sauny.

Dlaczego zwykły przewód nie nadaje się do pieca w saunie

W standardowych instalacjach domowych przewody NYM lub YDY sprawdzają się dobrze, lecz izolacja PVC, z której są wykonane, zaczyna tracić swoje właściwości już przy temperaturach około 70°C. W saunie, szczególnie za piecem, temperatura może być znacznie wyższa. Drewno dodatkowo nagrzewa się nierównomiernie, co potęguje ryzyko przegrzewania kabli.

Skutki stosowania przewodów PVC:

• kruszenie izolacji,

• utrata elastyczności,

• zwiększone ryzyko zwarcia,

• szybkie starzenie materiału pod wpływem temperatury.

Dlatego do podłączenia pieców stosuje się przewody o zwiększonej odporności termicznej.

Jakie przewody stosować do pieców saunowych

W praktyce stosuje się dwa główne typy przewodów:

Przewody gumowe odporne na temperaturę (np. H07RN-F)

Standard w instalacjach do urządzeń grzewczych. Są wytrzymałe, odporne na wilgoć, elastyczne, dobrze pracują w drewnianej konstrukcji sauny. Nadają się zarówno jako przewód zasilający piec, jak i do sterownika.

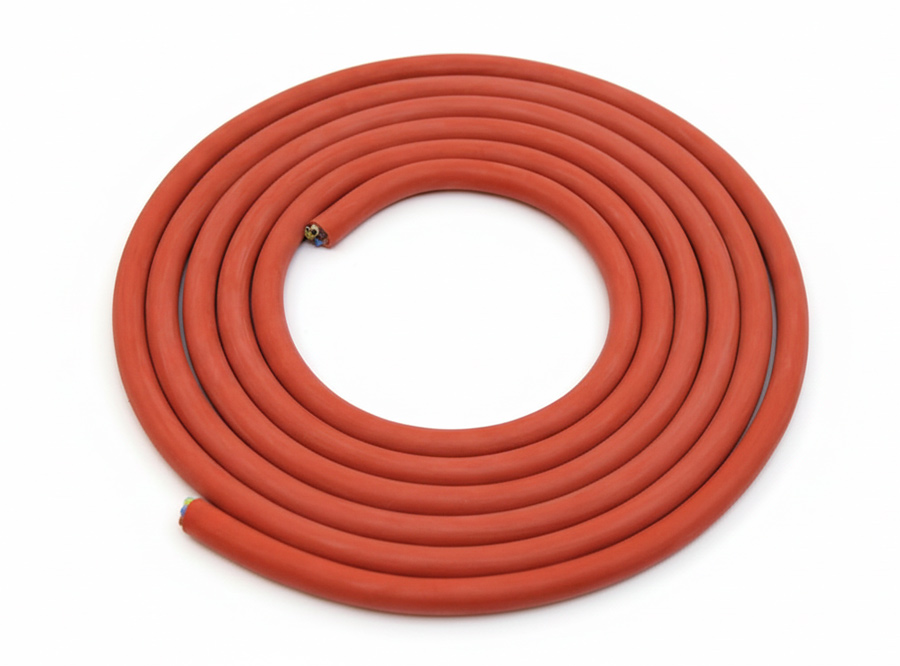

Przewody silikonowe (np. typu SILFLEX SIHF)

Najlepszy wybór do miejsc narażonych na szczególnie wysokie temperatury, np. za piecem lub w pobliżu czujnika temperatury.

Dlaczego warto stosować przewód silikonowy?

• zakres pracy: od -50°C do +180°C (chwilowo do +220°C),

• izolacja nie twardnieje i nie pęka pod wpływem ciepła,

• doskonałe właściwości dielektryczne w podwyższonych temperaturach,

• konstrukcja z cienkich skręcanych drucików miedzianych – wysoka elastyczność,

• odporność na oleje, alkohole, plastyfikatory, wiele rozpuszczalników,

• powłoka silikonowa jest samogasnąca i nie rozprzestrzenia płomienia,

• wolny od halogenów, bezpieczny dla drewna i elementów konstrukcyjnych.

Przewody silikonowe stosuje się tam, gdzie zwykłe przewody gumowe mogłyby się przegrzać – np. na krótkim odcinku między piecem a ścianą sauny lub do podłączenia czujników.

Ważne: przewody silikonowe są bardzo odporne na temperaturę, ale mają mniejszą wytrzymałość mechaniczną, dlatego nie prowadzi się ich luzem – powinny być w peszlu lub kanale.

Jak prowadzić przewody w pobliżu pieca

Nawet najlepszy przewód wymaga odpowiedniego prowadzenia. Elektrycy stosują kilka zasad:

• przewód nie może przebiegać tuż za piecem ani stykać się z nagrzanymi powierzchniami,

• stosuje się peszle odporne na temperaturę, dystanse lub metalowe ekrany ochronne,

• przewód prowadzi się pod boazerią, ale z zachowaniem odstępu od miejsc intensywnie nagrzewających się,

• unika się ostrych zakrętów i naprężeń kabla – szczególnie kabli silikonowych, które wymagają większego promienia gięcia.

Takie prowadzenie przewodów chroni instalację przed przegrzewaniem i znacząco wydłuża jej żywotność.

Osobny obwód dla pieca w saunie

Piec saunowy to urządzenie o dużej mocy, dlatego:

• nie może być podłączony do obwodu gniazdek lub oświetlenia,

• wymaga dedykowanego obwodu, poprowadzonego bezpośrednio z rozdzielnicy,

• dobór przekroju przewodu i zabezpieczeń zależy od mocy pieca (np. 230 V dla małych pieców, 400 V dla mocniejszych),

• piec trójfazowy zawsze wymaga instalacji 5-żyłowej (L1 + L2 + L3 + N + PE).

Oddzielny obwód zapewnia:

• stabilną pracę pieca,

• ochronę pozostałej instalacji,

• zgodność z normami bezpieczeństwa.

Jakie zabezpieczenia powinny być zastosowane na obwodzie pieca

Elektryk dobiera zabezpieczenia w zależności od mocy pieca, ale najczęściej stosuje się:

• wyłącznik nadprądowy – chroni obwód przed przeciążeniem i zwarciem
• wyłącznik różnicowoprądowy 30 mA – zabezpiecza użytkownika w razie uszkodzenia izolacji
• wyłącznik serwisowy – pozwala odciąć zasilanie pieca jednym ruchem

Na obwodzie pieca nie stosuje się przypadkowych zabezpieczeń — muszą być dobrane do przekroju przewodu i charakterystyki urządzenia.

Jak wygląda podłączenie pieca w praktyce

Niezależnie od marki, większość pieców ma w dolnej części puszkę przyłączeniową. Elektryk otwiera ją i podłącza przewody zgodnie z układem:

• piec jednofazowy: L + N + PE

• piec trójfazowy: L1 + L2 + L3 + N + PE

To właśnie w tej puszce znajduje się listwa zaciskowa, do której trafia przewód zasilający.
Połączenie musi być wykonane przewodem odpornym na temperaturę aż do samego zacisku.

Warto również pamiętać:

• przewód ochronny PE musi mieć pewny styk z obudową pieca,

• wszystkie połączenia muszą być solidnie dokręcone,

• nie zostawia się luzem żadnych odcinków przewodu w pobliżu gorących powierzchni.

Piece z wbudowanym sterowaniem a piece zewnętrzne

Piece z wbudowanym sterowaniem

Mają pokrętła czasu i temperatury na obudowie.
Podłącza się je wyłącznie przewodem zasilającym – bez dodatkowych kabli sterujących.

Piece ze sterownikiem zewnętrznym

Wymagają podłączenia:

• przewodu zasilającego piec,

• przewodów sterujących,

• przewodu czujnika temperatury – prawie zawsze silikonowego.

Sterownik montuje się poza kabiną, a wszystkie połączenia muszą być wykonane przewodami odpowiednimi do temperatury i wilgotności.

Dlaczego wszystkie te zasady są ważne

Instalacja pieca saunowego to układ pracujący w ekstremalnych warunkach.
Jeśli przewód jest właściwy, obwód zaprojektowany poprawnie, a połączenia wykonane zgodnie ze sztuką, piec działa stabilnie i bezpiecznie przez wiele lat.

Sauna powinna być miejscem relaksu, nie ryzyka. Dlatego instalacja elektryczna musi być wykonana tak, aby działała bezobsługowo – a to zależy od właściwych przewodów, odpowiednich zabezpieczeń i profesjonalnego montażu.

Najczęstsze błędy przy podłączaniu i uruchamianiu pieca saunowego:

• uruchamianie pieca bez kamieni, co wywołuje zadziałanie zabezpieczenia termicznego i wymaga ręcznego resetu małym przyciskiem pod pokrętłem temperatury;
• stosowanie przewodów NYM/YDY z izolacją PVC zamiast przewodów termoodpornych (gumowych lub silikonowych);
• użycie przewodu o zbyt małym przekroju, co powoduje nagrzewanie i spadki napięcia;
• podłączenie pieca do wspólnego obwodu zamiast do dedykowanego obwodu z rozdzielnicy;
• prowadzenie kabli tuż za piecem, bez peszla lub dystansu od nagrzanych powierzchni;
• montaż sterownika w kabinie sauny, gdzie elektronika ulega uszkodzeniu od temperatury;
• umieszczenie czujnika temperatury zbyt blisko pieca lub zbyt nisko, co zakłóca działanie sterownika;
• niedokręcone przewody w puszce przyłączeniowej pieca, prowadzące do przegrzewania zacisków;
• brak wyłącznika różnicowoprądowego 30 mA na obwodzie pieca;
• stosowanie przedłużaczy, złączek lub prowizorycznych połączeń zamiast bezpośredniego podłączenia pieca do instalacji.
